Parameter produk
|
PARAMETER |
tegangan suplai 1.8V / 2.5V / 3.3V |
CATETAN |
||
|
rentang frékuénsi |
1.5MHz ~ 50MHz |
32.768kHz sadia |
||
|
Stabilitas frékuénsi |
± 20ppm / ± 25ppm / ± 50ppm |
Tempo catetan handap |
||
|
Kisaran suhu operasi |
-10 nepi ka +60 gelar / -20 nepi ka +70 gelar / -40 nepi ka +85 gelar |
pilihan nepi ka +125 gelar |
||
|
Sepuh taun kahiji |
± 3.0ppm |
@+25 gelar |
||
|
suplai ayeuna |
7mA |
10mA |
15mA |
kalawan beban 15pF |
|
Bentuk gelombang kaluaran sareng beban |
LVCMOS 15pF |
30pF pilihan |
||
|
Tingkat tegangan kaluaran TINGGI |
1.62V |
2.25V |
2.97V |
Minimal |
|
Tingkat tegangan kaluaran LOW |
0.18V |
0.25V |
0.33V |
maksimal |
|
Waktos naék sareng gugur |
5ns |
4ns |
4ns |
<20MHz @10~90% of Vcc |
|
4ns |
3ns |
3ns |
Leuwih gede atawa sarua jeung 20MHz @10~90% tina Vcc |
|
|
Simétri (siklus tugas) |
45 ~ 55% atawa 40 ~ 60% |
@ 50%Vcc |
||
|
Fase jitter RMS |
<1ps |
12kHz Kurang atawa sarua jeung Fj Kurang atawa sarua jeung 20MHz |
||
|
Catetan: Stabilitas ngawengku panyimpangan frékuénsi dina darajat +25 , leuwih rentang suhu, alatan parobahan tegangan suplai, parobahan beban kaluaran, shock jeung geter. |
||||
Fitur produk
■ dimensi leutik 2.0x1.6x0.75 kalawan 4 hampang solder
■ stabilitas ketat leuwih rentang suhu
■ Tri-kaayaan aktipkeun / nganonaktipkeun pungsi ( pad 1)
■ ROHS patuh, LEAD-GRATIS, HALOGEN-GRATIS sareng REACH patuh
Aplikasi
- TXO SMD CMOS Oscillator 2016 CO21H4 séri ieu loba dilarapkeun ka: Jam Rujukan RTC, Alat Wearable, Sport Video Cams, Ultra -PC Notebook leutik, Monitor Kaséhatan sareng Kabugaran.
Kaunggulan produk
Stabilitas Frékuénsi
± 25ppm leuwih -40 derajat ka +85 gelar @3days Rata-rata, tegangan suplai Operasi: 1.8V, 2.5V, 3.3V, 1.8V-3.3V.
Ultra{0}}arus handap
1.4uA has, OZ-D Type Ultra-low Current 32.768kHz pikeun RTC Reference Clock.

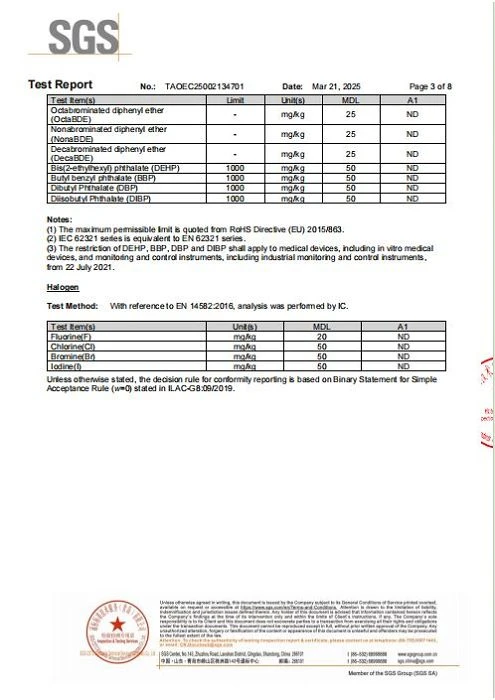

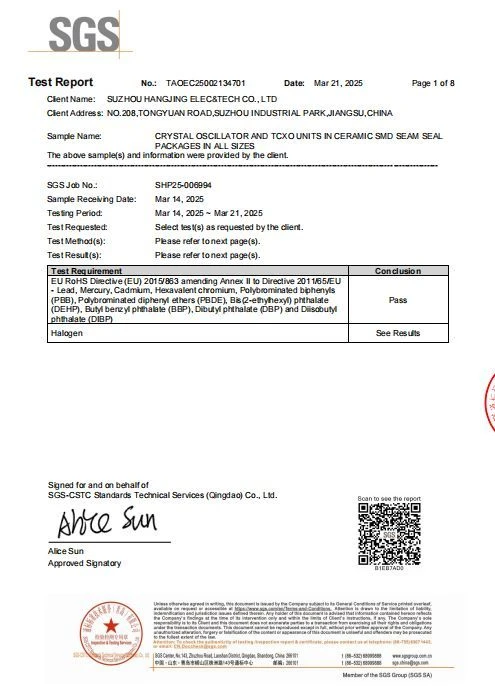

sertipikat
TXO SMD CMOS Oscillator 2016 CO21H4 Series nyaéta RoHS/REACH-Certified, lead-gratis, jeung halogén-gratis.
FAQ
Q: Naon anu frékuénsi ilahar dipaké pikeun TXO SMD CMOS osilator 2016 runtuyan CO21H4?
A: Titik frékuénsi MHz anu biasa dianggo kalebet 8MHz, 12MHz, 25MHz, 100MHz, jsb, sareng frékuénsi kHz (32kHz, 32.768kHz) ogé tiasa dianggo.
Q: Naon suhu kerja tiasa ngadukung séri CO21H4?
A: Suhu operasi umum: -20 nepi ka +70 derajat, -40 nepi ka +85 derajat, -40 nepi ka +125 derajat, -40 nepi ka +105 derajat, jsb.
